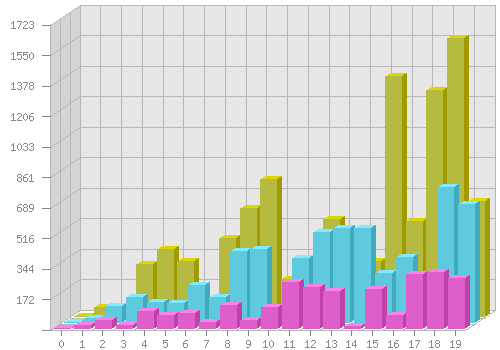

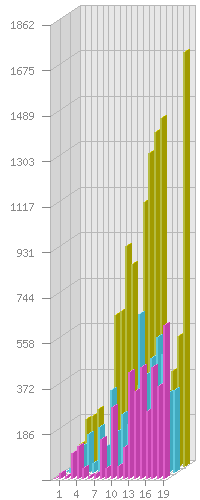

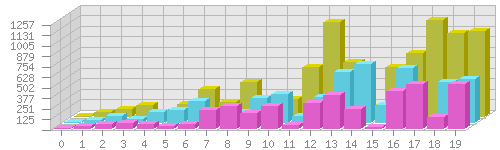

Построение псевдообъемных графиков в PHP

(19.01.06 20:56)

<?

// Задаем входные данные ############################################



// Входные данные - три ряда, содержащие случайные данные.

// Деление на 2 и 3 взято для того чтобы передние ряды не

// загораживали задние.



// Массив $DATA["x"] содержит подписи по оси "X"



$DATA=Array();

for ($i=0;$i<20;$i++) {

    $DATA[0][]=rand(0,100*$i);

    $DATA[1][]=rand(0,100*$i)/2;

    $DATA[2][]=rand(0,100*$i)/3;

    $DATA["x"][]=$i;

    }



// Функция вывода псевдо-трехмерного куба ###########################



// $im - идентификатор изображения

// $x,$y - координаты верхнего левого угла куба

// $w - ширина куба

// $h - высота куба

// $dx - смещение задней грани куба по оси X

// $dy - смещение задней грани куба по оси Y

// $c1,$c2,c3 - цвета видимых граней куба



function imagebar($im,$x,$y,$w,$h,$dx,$dy,$c1,$c2,$c3) {



    if ($dx>0) {

        imagefilledpolygon($im,

            Array(

                $x, $y-$h,

                $x+$w, $y-$h,

                $x+$w+$dx, $y-$h-$dy,

                $x+$dx, $y-$dy-$h

            ), 4, $c1);



        imagefilledpolygon($im,

            Array(

                $x+$w, $y-$h,

                $x+$w, $y,

                $x+$w+$dx, $y-$dy,

                $x+$w+$dx, $y-$dy-$h

            ), 4, $c3);

        }



    imagefilledrectangle($im, $x, $y-$h, $x+$w, $y, $c2);

    }



// Задаем изменяемые значения #######################################



// Размер изображения

$W=500;

$H=300;



// Псевдо-глубина графика

$DX=30;

$DY=20;



// Отступы

$MB=20; // Нижний

$ML=10; // Левый

$M=5;   // Верхний и правый отступы. Они меньше, так как там нет текста



// Ширина одного символа

$LW=imagefontwidth(2);



// Подсчитаем количество элементов (столбиков) на графике

$count=count($DATA[0]);

if (count($DATA[1])>$count) $count=count($DATA[1]);

if (count($DATA[2])>$count) $count=count($DATA[2]);



// Подсчитаем максимальное значение

$max=0;

for ($i=0;$i<$count;$i++) {

    $max=$max<$DATA[0][$i]?$DATA[0][$i]:$max;

    $max=$max<$DATA[1][$i]?$DATA[1][$i]:$max;

    $max=$max<$DATA[2][$i]?$DATA[2][$i]:$max;

    }



// Увеличим максимальное значение на 10% (для того, чтобы столбик

// соответствующий максимальному значение не упирался в в границу

// графика

$max=intval($max+($max/10));



// Работа с изображением ############################################



// Создадим изображения

$im=imagecreate($W,$H);



// Задаем основные цвета



// Цвет фона (белый)

$bg[0]=imagecolorallocate($im,255,255,255);



// Цвет задней грани графика (светло-серый)

$bg[1]=imagecolorallocate($im,231,231,231);



// Цвет левой грани графика (серый)

$bg[2]=imagecolorallocate($im,212,212,212);



// Цвет сетки (серый, темнее)

$c=imagecolorallocate($im,184,184,184);



// Цвет текста (темно-серый)

$text=imagecolorallocate($im,136,136,136);



// Цвета для столбиков

$bar[2][0]=imagecolorallocate($im,255,128,234);

$bar[2][1]=imagecolorallocate($im,222,95,201);

$bar[2][2]=imagecolorallocate($im,191,65,170);

$bar[0][0]=imagecolorallocate($im,222,214,0);

$bar[0][1]=imagecolorallocate($im,181,187,65);

$bar[0][2]=imagecolorallocate($im,161,155,0);

$bar[1][0]=imagecolorallocate($im,128,234,255);

$bar[1][1]=imagecolorallocate($im,95,201,222);

$bar[1][2]=imagecolorallocate($im,65,170,191);



// Количество подписей и горизонтальных линий

// сетки по оси Y.

$county=10;



// Подравняем левую границу с учетом ширины подписей по оси Y

$text_width=strlen($max)*$LW;

$ML+=$text_width;



// Вывод фона графика

imageline($im, $ML, $M+$DY, $ML, $H-$MB, $c);

imageline($im, $ML, $M+$DY, $ML+$DX, $M, $c);

imageline($im, $ML, $H-$MB, $ML+$DX, $H-$MB-$DY, $c);

imageline($im, $ML, $H-$MB, $W-$M-$DX, $H-$MB, $c);

imageline($im, $W-$M-$DX, $H-$MB, $W-$M, $H-$MB-$DY, $c);



imagefilledrectangle($im, $ML+$DX, $M, $W-$M, $H-$MB-$DY, $bg[1]);

imagerectangle($im, $ML+$DX, $M, $W-$M, $H-$MB-$DY, $c);



imagefill($im, $ML+1, $H/2, $bg[2]);



// Вывод неизменяемой сетки (горизонтальные линии на

// нижней грани и вертикальные линии сетки на левой

// грани

for ($i=1;$i<3;$i++) {

    imageline($im, $ML+$i*intval($DX/3),

                   $M+$DY-$i*intval($DY/3),

                   $ML+$i*intval($DX/3),

                   $H-$MB-$i*intval($DY/3),

                   $c);

    imageline($im, $ML+$i*intval($DX/3),

                   $H-$MB-$i*intval($DY/3),

                   $W-$M-$DX+$i*intval($DX/3),

                   $H-$MB-$i*intval($DY/3),

                   $c);

    }



// Пересчитаем размеры графика с учетом подписей и отступов

$RW=$W-$ML-$M-$DX;

$RH=$H-$MB-$M-$DY;



// Координаты нулевой точки графика

$X0=$ML+$DX;

$Y0=$H-$MB-$DY;



// Вывод изменяемой сетки (вертикальные линии сетки на нижней грани графика

// и вертикальные линии на задней грани графика)

for ($i=0;$i<$count;$i++) {

    imageline($im,$X0+$i*($RW/$count),$Y0,$X0+$i*($RW/$count)-$DX,$Y0+$DY,$c);

    imageline($im,$X0+$i*($RW/$count),$Y0,$X0+$i*($RW/$count),$Y0-$RH,$c);

    }



// Горизонтальные линии сетки задней и левой граней.

$step=$RH/$county;

for ($i=0;$i<=$county;$i++) {

    imageline($im,$X0,$Y0-$step*$i,$X0+$RW,$Y0-$step*$i,$c);

    imageline($im,$X0,$Y0-$step*$i,$X0-$DX,$Y0-$step*$i+$DY,$c);

    imageline($im,$X0-$DX,$Y0-$step*$i+$DY,

                  $X0-$DX-($ML-$text_width)/4,$Y0-$step*$i+$DY,$text);

    }



// Вывод кубов для всех трех рядов

for ($i=0;$i<$count;$i++)

    imagebar($im, $X0+$i*($RW/$count)+4-1*intval($DX/3),

                  $Y0+1*intval($DY/3),

                  intval($RW/$count)-4,

                  $RH/$max*$DATA[0][$i],

                  intval($DX/3)-5,

                  intval($DY/3)-3,

                  $bar[0][0], $bar[0][1], $bar[0][2]);



for ($i=0;$i<$count;$i++)

    imagebar($im, $X0+$i*($RW/$count)+4-2*intval($DX/3),

                  $Y0+2*intval($DY/3),

                  intval($RW/$count)-4,

                  $RH/$max*$DATA[1][$i],

                  intval($DX/3)-5,

                  intval($DY/3)-3,

                  $bar[1][0], $bar[1][1], $bar[1][2]);



for ($i=0;$i<$count;$i++)

    imagebar($im, $X0+$i*($RW/$count)+4-3*intval($DX/3),

                  $Y0+3*intval($DY/3),

                  intval($RW/$count)-4,

                  $RH/$max*$DATA[2][$i],

                  intval($DX/3)-5,

                  intval($DY/3)-3,

                  $bar[2][0], $bar[2][1], $bar[2][2]);



// Вывод подписей по оси Y

for ($i=1;$i<=$county;$i++) {

    $str=intval(($max/$county)*$i);

    imagestring($im,2, $X0-$DX-strlen($str)*$LW-$ML/4-2,

                       $Y0+$DY-$step*$i-imagefontheight(2)/2,

                       $str,$text);

    }



// Вывод подписей по оси X

$prev=100000;

$twidth=$LW*strlen($DATA["x"][0])+6;

$i=$X0+$RW-$DX;



while ($i>$X0-$DX) {

    if ($prev-$twidth>$i) {

        $drawx=$i+1-($RW/$count)/2;

        if ($drawx>$X0-$DX) {

            $str=$DATA["x"][round(($i-$X0+$DX)/($RW/$count))-1];

            imageline($im,$drawx,$Y0+$DY,$i+1-($RW/$count)/2,$Y0+$DY+5,$text);

            imagestring($im,2, $drawx+1-(strlen($str)*$LW)/2 ,$Y0+$DY+7,$str,$text);

            }

        $prev=$i;

        }

    $i-=$RW/$count;

    }



header("Content-Type: image/png");



// Генерация изображения

ImagePNG($im);



imagedestroy($im);

?>
